Регистраторы срабатывания для вентильных разрядников
Назначение
Регистраторы срабатывания вентильных разрядников предназначены для отсчета числа срабатываний разрядников от коммутационных и атмосферных перенапряжений. Регистраторы соответствуют ТУ16-534.013-80.
Условия эксплуатации
Регистраторы предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:
- от -45 до +400 С - для исполнения У1;
- от -10 до +500 С - для исполнения Т1;
- Высота установки над уровнем моря не более1000м;
- Относительная влажность воздуха при температуре +250 С до 100% для исполнения У1;
- Относительная влажность воздуха при температуре +350 С до 100% - для исполнения Т1.
Конструкция

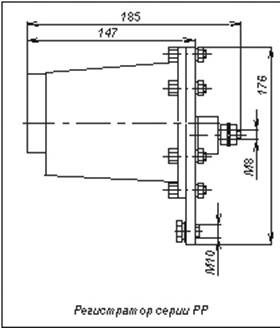

Регистратор срабатывания состоит из электромагнитного счетчика и блока нелинейных резисторов, размещенных в герметично закрытом корпусе. Регистраторы включаются последовательно в цепь разрядников.
