Элегазовый выключатель используется при любых напряжениях (от 6 до 750 кВ) при давлении 0,15 – 0,6 МПа. Элегаз является инертным газом, плотность которого выше плотности воздуха в 5 раз. Электрическая прочность элегаза выше прочности воздуха в 2-3 раза, а при давлении 0,2 МПа электрическая прочность элегаза равняется прочности масла. Способность элегаза гасить дугу можно объяснить тем, что его молекулы улавливают электроны дугового столба и образуют неподвижные отрицательные ионы. Дуга становится неустойчивой из-за потери электронов и гаснет. В струе элегаза поглощение дугового столба идет еще интенсивней. Такие выключатели очень эффективны.
Выключатель вакуумный – электрический выключатель переменного тока высокого напряжения, в котором гашение дуги происходит в вакууме. В настоящее время выключатель вакуумный стал доминирующим аппаратом для сетей с напряжением 6 – 35 кВ. Доля таких выключателей в общем объеме в США и Европе составляет 70%. Вакуумный выключатель отличает простота конструкции, надежность, пожаро– и взрывобезопасность, малые расходы на эксплуатацию.
Выключатели воздушные - это аппараты, в которых гашение дуги происходит сжатым воздухом. Изоляция дугогасительного устройства и токоведущих частей осуществляется фарфором или иными твердыми изолирующими материалами.
Масляные выключатели — коммутационные аппараты, необходимые для оперативных отключений и включений электрооборудования в энергосистеме или отдельных цепей. Масляные выключатели служат для работы в нормальных или аварийных режимах, при ручном или автоматическом управлениях. Дугогашение происходит в масле.
Выключатели маломасляные ВКЭ-10 с электромагнитным приводом – это устройства, предназначающиеся для монтажа в шкафах КРУ с напряжением до 10 кВ. Имеют возможность как внутренней, так и наружной установки. Климатическое исполнение устройства У2 в соответствии с ГОСТ 15150-69.
Выключатели автогазовые типа ВНМ предназначаются для коммутации цепей трехфазного питания, находящихся под нагрузкой, имеющих частоту тока 50 Гц и напряжение 10 кВ. Выключатель нагрузки автогазовый имеет некоторые особенности конструкции. Он состоит из монолитной рамы, которая создается из специального электроизоляционного материала.

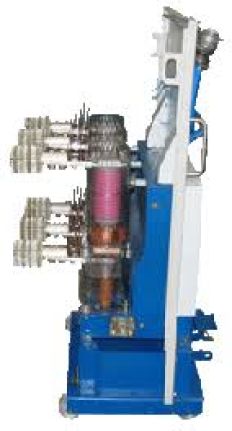

Вакуумный выключатель 10 кВ (серии VS1-12) внутренней установки предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением до 12 кВ
