Трубчатые разрядники - устройство, особенности, применение, достоинства и недостатки

Применение молниеотводов полностью не исключает поражения молнией электроустановок, особенно линий электропередачи, так как вероятность прорыва молнии для воздушных линий электропередачи может быть сравнительно высока, и, кроме того, они часто выполняются вообще без тросовой защиты. Волны перенапряжений, возникающие на линиях при ударах молнии, доходят до подстанций (поэтому их и называют набегающими волнами) и могут представлять опасность для изоляции установленного там оборудования.

Для предупреждения повреждения какой-либо изоляционной конструкции параллельно ей включают искровой промежуток, вольт-секундная (характеристика которого должна лежать ниже вольт-секундной характеристики защищаемой изоляции. При соблюдении этого условия падение волны перенапряжения вызовет во всех случаях пробой искрового промежутка с последующим резким падением («срезом») напряжения на искровой промежуток и защищаемой изоляции. Вслед за импульсным током через искровой промежуток начнет протекать ток, обусловленный напряжением промышленной частоты электроустановки, — сопровождающий ток.

В установках с заземленной нейтралью или при пробое искрового промежутка в двух-трех фазах дуга сопровождающего тока самостоятельно может и не погаснуть, и импульсный пробой в этом случае перейдет в устойчивое короткое замыкание, что приведет к отключению установки. Поэтому, чтобы избежать такого отключения установки, необходимо обеспечить гашение дуги сопровождающего тока через искровой промежуток.

Устройства, которые обеспечивают не только защиту изоляции от перенапряжений, но и гашение дуги сопровождающего тока в течение времени, меньшего, чем время действия релейной защиты, называют защитными разрядниками в отличие от обычных искровых промежутков, которые принято называть защитными промежутками (ПЗ).

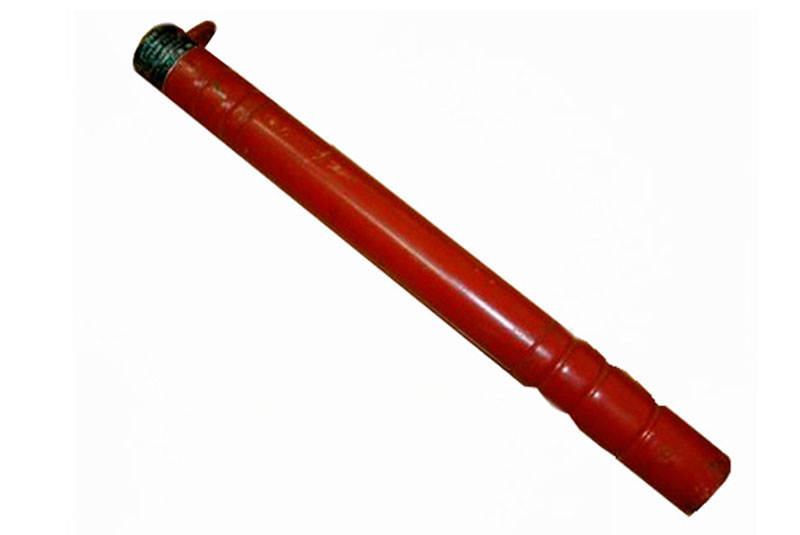

Трубчатые разрядники вместе с вентильными являются основными типами разрядников. Они отличаются принципом гашения дуги сопровождающего тока. В трубчатых разрядниках гашение дуги осуществляется за счет создания интенсивного продольного дутья, а в вентильных дуга гаснет благодаря уменьшению сопровождающего тока с помощью дополнительного сопротивления, включенного последовательно с искровым промежутком.

Основными недостатками трубчатых разрядников являются наличие зоны выхлопа, крутой срез волны перенапряжения, замыкание (хотя и кратковременное) линий на землю и особенно крутая вольт-секундная характеристика, исключающая возможность широкого применения трубчатых разрядников в качестве аппарата защиты подстанционного оборудования. Недостатком трубчатых разрядников является также наличие предельных отключаемых токов, что осложняет их производство и эксплуатацию.

Благодаря своей простоте и низкой стоимости трубчатые разрядники широко применяются в качестве вспомогательных средств защиты подстанций, для защиты маломощных и малоответственных подстанций, а также отдельных участков линий.

В настоящее время трубчатые и вентильные разрядники постепенно заменяют на нелинейные ограничители напряжений (ОПН). Они представляют собой последовательно соединенные металлооксидные варисторы (нелинейные резисторы) без искровых промежутков, заключенные в фарфоровый или полимерный корпус.
