Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

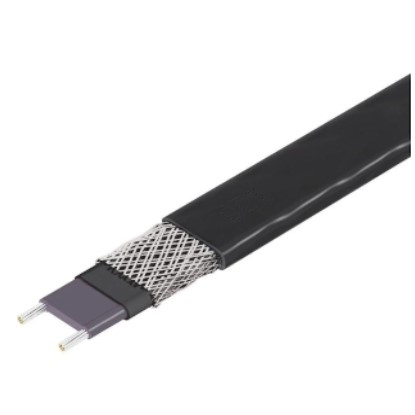

На рисунке представлено схематическое изображение саморегулирующегося греющего кабеля.

Нагревательная часть кабеля состоит из двух луженых медных жил, залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу . Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части , выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди служит для заземления кабеля, механической и электрической защиты. Наружная оболочка выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами.

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев. То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

• напряжение питания, В;
• номинальная мощность погонного метра, Вт/м;
• удельное сопротивление пускового тока, А;
• сечение токопроводящих жил, мм²;
• максимальная рабочая температура кабеля, °C;
• максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.
