МУФТЫ СОЕДИНИТЕЛЬНЫЕ НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ

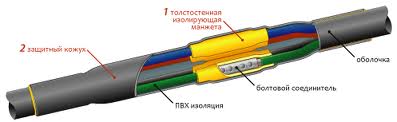

Муфта соединительная кабельная  — специальный комплект соединительных и изолирующих материалов, который применяется для сращивания и ремонта одножильных и многожильных кабелей силовых, воздушных линий электропередач, кабелей связи и ВОК. Данный тип арматуры является достаточно прочным, с высокой степенью герметичности, позволяющей увеличить изоляционные способности соединительных элементов.

На современном рынке кабельной продукции муфта соединительная представлена различными производителями может быть чугунной, латунной и стальной, эпоксидной и свинцовой, холодной усадки и заливной, натяжной и термоусаживаемой. Все они рассчитаны на определенные параметры кабеля (тип кабеля, материал изоляции, наличие бронепокровов, рабочее напряжение и пр.) и используются в различных эксплуатационных условиях. К эксплуатационным особенностям относится способ внутренней или наружной прокладки, а также размеры арматуры — обыкновенные или малогабаритные. Ну и, конечно же, рабочее напряжение (1–110 кВ и выше) и безусловно, форма (V, Т, Х-образной) продукции.


Классификация муфт соединительных

Муфта соединительная в зависимости от вида установки и условий эксплуатации подразделяется на следующие типы:

соединительные (С) — как соединяющие;
стопорные (СТ) — как соединяющие и предотвращающие на вертикальных и наклонных трассах стекания кабельных масс;
стопорно-переходные (СТП) - как соединяющие устройство кабелей с бумажной изоляцией различных типов;
переходные (СП) - как соединяющие устройство кабеля с различными типами изоляции;
ответвительные(О) - используемые как соединяющие и ответвляющие устройство для силовых кабелей(до 1 кВ).
