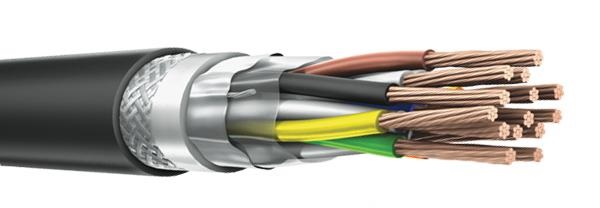

Кабель МКШв(э)

Элементы конструкции кабеля МКШв(э):
Токопроводящая жила — медная луженая или медная (по требованию потребителя, при заказе к марке добавляют букву «м»). Класс жилы не ниже 3 по ГОСТ 22483.
Изоляция — из поливинилхлоридного пластиката.
Скрутка в пары — изолированные жилы должны быть скручены в пары.
Экран по парам — из медных проволок.
Скрутка в сердечник — экранированные пары должны быть скручены в сердечник. В каждом повиве должны быть счетная и направляющая пары.
Наружная оболочка — из поливинилхлоридного пластиката.

Область применения кабеля МКШв(э):
Кабели предназначены для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В переменного тока частоты до 400 Гц или постоянным напряжением до 750 В.
Кабели могут быть использованы на открытом воздухе при условии защиты от воздействия солнечного излучения, а также теплоизлучения от различный видов источников тепла.

Технические параметры кабеля МКШв(э):
Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 2-5.
Диапазон температур эксплуатации для кабелей со стационарной прокладкой в исполнении: от -50°С до +70°С.
Относительная влажность воздуха при температуре до +35°С: до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
Испытательное переменное напряжение частотой 50 Гц: 2000 В.
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее:
- при приемке и поставке кабеля: 10 МОм;
- на период эксплуатации и хранения: 1 МОм.
Рабочая емкость при частоте 0,8 или 1,0 кГц, пересчитанная на 1 км длины кабеля должна быть:
- между двумя рядом лежащими жилами: не более 150 нФ (для кабелей с сечением жил 0,5 и 0,75 мм²) и не более 180 нФ (для кабелей с сечением жил 1,0; 1,5 и 2,5 мм²);
- между жилой и экраном: не более 300 нФ.
Минимальный радиус изгиба при монтаже должен быть: не менее 6 наружных диаметров.
Строительная длина кабелей: 100 м.
Гарантийный срок эксплуатации кабелей: 2 года.
Срок службы кабелей: 25 лет.
Кабели не распространяют горение при одиночной прокладке и соответствуют классу пожарной опасности по ГОСТ 31565 — О1.8.2.5.4.
