Разъединитель РП-27/20000 ТЗ

Назначение

Разъединитель предназначен для работы в токопроводах с номинальным действующим значением тока 20000 А и номинальным напряжением 27 кВ при токах КЗ до 460000 А и высоте установки над уровнем моря - до 1000 м.

Конструкция

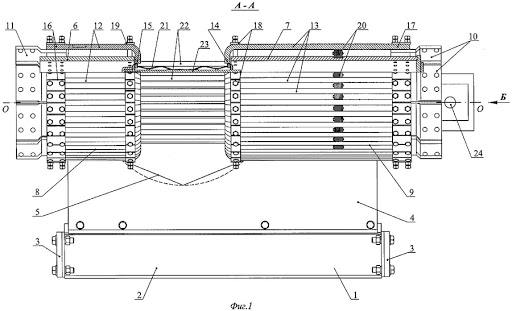

Токоведущая система разъединителя состоит из подвижного 32-стержневого контакта и двух неподвижных 32-стержневых контактов разной длины, закрепленных на двух изоляторах в виде стеклопластиковых пластин, смонтированных на раме.
Рама обеспечивает надежное крепление разъединителя. Ее конструкция не содержит электромагнитного экрана.
На торце более длинного неподвижного 32-стержневого контакта крепится редуктор с коническим механизмом, передающим крутящий момент от привода на систему "винт-гайка", работающую на "включение-отключение" разъединителя.
На равномерно распределенных по окружности наружных концах каждого из двух 32-стержневых неподвижных контактов крепятся по восемь плоских контактных выводов. С внутренними же концами указанных неподвижных стержней, покрытых гальваническим серебром, контактируют 32 медных стержневых ламелей. Эти ламели в зоне контактов также покрыты гальваническим серебром.
При размыкании разъединителя подвижный контакт целиком входит в более длинный неподвижный контакт. В конце хода разъединитель автоматически отключается. Управление разъединителем в трехполюсном исполнении осуществляется одним приводом.
