Разъединители РЗЧ-20УЗ,1 и РЗЧ-24ТЗ

Назначение

Разъединители типа РЗЧ-20УЗЛ (РЗЧ-24ТЗ) предназначены для закорачивания генераторов, генераторовдвигателей с погашенным полем ротора при электрическом торможении гидроагрегатов ГЭС и ГАЭС.

Конструкция

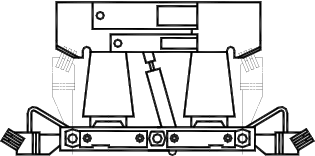

Разъединитель состоит из основания, неподвижного контакта и подвижных контактных ножей.
Контактная система разъединителя состоит из неподвижного контакта и подвижных контактных ножей.
Конструкция разъединителя допускает установку, как при горизонтальном, так и при вертикальном расположении оси токопровода.
Передача вращательного движения от привода на вал разъединителя осуществляется посредством блока соединительных элементов, содержащего прокладку из изоляционного материала, исключающего появление циркуляционных токов.

Условия эксплуатации

Разъединитель предназначен для работы в закрытых токопроводах с экранированными фазами, в следующих условиях:
- высота над уровнем моря не более 1000м;
- верхнее эффективное значение температуры окружающего воздуха плюс 40°С;
- нижнее значение температуры окружающего воздуха минус 10°С;
