Разъединители РВРЗ-III-10(12)/2000МУЗ(МТЗ)

Назначение

Разъединители внутренней установи РВРЗ-III… используются  для вкл. и откл. обесточенных участков электроцепи, находящихся под напряжением, а также заземления откл. участков при помощи стационарных (неподвижных) заземлителей.

Конструктив

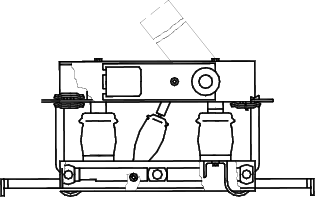

По конструктиву разъединитель данной серии вертикально-рубящего типа и имеют трехполюсное исполнение на одной общей металлической раме.

В состав РВРЗ входит цоколь (рама), опорные изоляторы, контакт. системы, тягового изолятора и заземлителя. На раме разъединителя находится приводной вал с рычагами, используемый для работы контактными ножами.

При имении заземлителя в основании дополнительно раполагаются один или два вала для работы ими, а также механическая блокировка, мешающая вкл. заземлителя при вкл. на  основных ножах и наоборот.

Изоляция разъединителя представляет собой составляющие из шести опорных и трех тяговых фарфоровых изоляторов.

Контакт. система разъединителя представляет собой совокупность неподвиж. контактов и подвиж. контактных ножей.

Заземлитель состоит из медной шины, закрепленной на стальных стойках, которые закреплены с помощью сварочного аппарата к валу заземлителя.

При вкл. заземлителя шина входит в ламели, расположенных на нижних полках неподвижных контактов.

Контакт. давление в осевом и разъемном контактах происходит с помощью пружинами.
