Разрядники вентильные серии РВКУ на напряжение 1,65 и 3,3 кВ
Назначение
Разрядники вентильные серии РВКУ на напряжение 1,65 и 3,3 кВ предназначены для защиты от атмосферных и коммутационных перенапряжений:
-РВКУ-3.3А01 - для защиты электрооборудования электроподвижного состава напряжением 3,3 кВ постоянного и переменного тока; цепей высоковольтного отопления пассажирских вагонов, устанавливаемых на электровозах переменного тока; выпрямительных и выпрямительно - инверторных агрегатов, устанавливаемых на тяговых подстанциях постоянного тока; пунктов электропитания отопления пассажирских вагонов в парках отстоя на неэлектрифицированных участках, а также для защиты электрооборудования 3,3 кВ пунктов электропитания отопления пассажирских вагонов в парках отстоя на участках переменного тока.
-РВКУ-3.3Б01 - для защиты электрооборудования тяговых подстанций постоянного и переменного тока 3,3 кВ, постов секционирования, пунктов параллельного соединения, а также пунктов электропитания отопления пассажирских вагонов в парках отстоя на участках постоянного тока 3,3 кВ.
-РВКУ-1,65Г01 — для защиты электрооборудования тяговых подстанций постоянного тока на напряжение 1,65 кВ промышленного транспорта.
-РВКУ-1,65Д0 1 - для защиты электрооборудования электроподвижного состава на напряжение 1,65 кВ постоянного тока промышленного транспорта.
-РВКУ- 1,65Е01 - для защиты выпрямителей закрытыхи открытых тяговых распределительныхустройств.
-Разрядники на напряжение 1,65 кВ соответствуют ТУ 16-87 ИВЕЖ. 674321.001.ТУ.
-Разрядники на напряжение 3,3 кВ соответствуют ТУ 16-87 ИВЕЖ. 674321.002.ТУ.
-На разрядники РВКУ-1,65 Г01, РВКУ-1,65 Д01 РВКУ-1,65 Е01, РВКУ-З.ЗА01 РВКУ-З.ЗБ01 получен сертификат соответствия требованиям безопасности выданный PC ФЖТ
Условия эксплуатации
Разрядники предназначены для эксплуатации при температуре окружающего воздуха от - 50 до + 50°С. Относительная влажность воздуха:
не более 90% при температуре +20°Сине более 50% при температуре +40°С.
Высота установки над уровнем моря не более 1200 м.
Разрядники устойчивы к выпаданию инея с последующим его оттаиванием.
Разрядник обладает вибропрочностью и виброустойчивостью в соответствии с группой М25 по ГОСТ 17516.1-90.

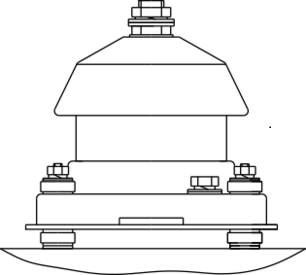

Конструкция
Разрядник состоит из блока искровых промежутков и блока нелинейных резисторов, размещенных в герметично закрытой фарфоровой покрышке.
Блок искровых промежутков состоит из комбинированных искровых промежутков, представляющих собой управляемый токоограничивающий промежуток с электромагнитным гашением.
Блок нелинейных резисторов комплектуется из 3-х параллельных колонок, последовательно соединенных рабочих резисторов.
В днище разрядника установлено взрывопредохранительное устройство.
