Выключатели нагрузки автогазовые ВНМ 10 кВ

Выключатели нагрузки автогазовые ВНМ 10 кВ

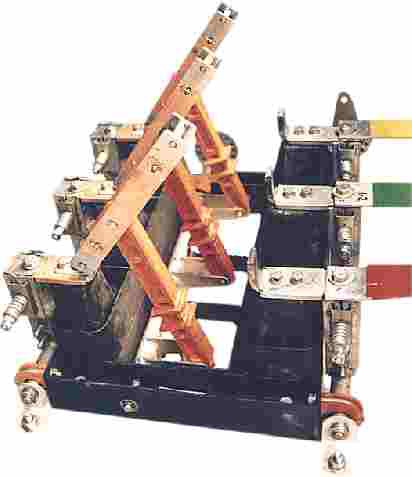

Выключатели автогазовые типа ВНМ предназначаются для коммутации цепей трехфазного питания, находящихся под нагрузкой, имеющих частоту тока 50 Гц и напряжение 10 кВ. Выключатель нагрузки автогазовый имеет некоторые особенности конструкции. Он состоит из монолитной рамы, которая создается из специального электроизоляционного материала. На раму устанавливаются неподвижные токопроводящие элементы и подвижные контактные ножи, которые вращаются на размещенных в нижней части рамы осях. Вращение данных ножей обеспечено при помощи специального механизма в виде рычажного вала с помощью изоляционных тяг, которые соединены как с ножами, так и с валом.

В зависимости от наличия заземляющих ножей сверху или снизу рамы ВНМ имеют различные исполнения. Заземляющие ножи – это комплекс элементов, который состоит из двух основных компонентов: ламелей и сварного вала. Данные заземляющие ножи способны заземлять как верхние, так и нижние выводные контакты устройства, монтируются сверху, снизу, на полураме сразу за предохранителями или с обеих сторон от них.

Назначение ВНМ

Выключатели нагрузки с пружинным приводом ПП -16М используются для работы с напряжением в 6-10 кВ и трехфазным током переменного типа частотой 50/60Гц. Устанавливаются в камерах одностороннего обслуживания серий 300, в комплектных трансформаторных подстанциях, в шкафах комплектных распределяющих устройств.

Условия эксплуатации ВНМ

Данные выключатели нагрузки автогазовые серии 10 кВ используются в климатических условиях категории III в соответствии с ГОСТ 15150. Эксплуатируются при температуре окружающей среды от -60°С до +40°С.
