Разъединители серии РГ, РГП, РГНП

РАЗЪЕДИНИТЕЛИ СЕРИИ РГ, РГП, РГНП НА НАПРЯЖЕНИЕ 35, 110, 150, 220 КВ

Назначение

Предназначение разъединителей заключается в включении и отключении обесточенных участков электроцепей, находящихся под напряжением, а также в заземлении отключенных участков при помощи заземлителей. Еще один способ использования разъединителей заключается в отключении токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Характеристики изделий с напряжением 35 кВ

К данному типу оборудования относят следующие изделия РГ-В.Х1Х2 - 35.II/Х3УХЛХ4; РГП-В.Х1Х2- 35/Х3УХЛХ4, РГ Х1Х2 - 35.II/Х3УХЛХ4; РГП.Х1Х2 - 35/ Х3УХЛХ4

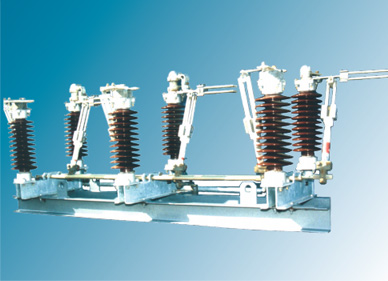

Образцы разделителей РГ для напряжения 35кВ могут иметь горизонтальный или вертикальный вариант размещения (в зависимости от конкретной модели). Прибору могут иметь один или два заземлителя, которые могут быть расположены со стороны неподвижной или же подвижной колонки. Выпускаются с полимерной или же фарфоровой изоляцией.

Могут использоваться в различных климатических условиях, в том числе, с умеренным климатом (диапазоны температуры -45… +40), а также холодным. Допустимо использование в условиях относительной влажности до 100%, в высокогорных районах, а также пунктах с неблагоприятными погодными условиями, в том числе, гололедом слоем до 2 сантиметров. Соответствие прибора заявленным стандартам подтверждается его  сертификацией по Госстандарту.

В зависимости от типа конструкции по ГОСТ 15150 – 69 могут быть отнесены к первой или же ко второй категории размещения.

Особенности устройств с напряжением 110 кВ

К группе моделей относятся образцы РГНП.Х1Х2, - Хз - 110.II/Х4 - Х5УХЛ1. приборы могут иметь фарфоровую или ж полимерную изоляцию. Представлены в основном в версиях с горизонтальной установкой. Количество заземлителей в образцах – 1 или 2, расположены они со стороны ведущей или же ведомой колонки. Производятся образцы для холодного или умеренного климата в соответствии с заявленным стандартом рабочих температур и уровня максимальной относительной влажности.

Выпускаются в моделях для умеренного и холодного климата (с соответствующей маркировкой). Согласно ГОСТ 15150 – 69 относятся к категории размещения 1.

Характеристики оборудования с напряжением 150 и 220 кВ

К данной категории относят варианты выполнения РГНП. – X1, - Х2 Х3 – Х4.II/Х5 - Х6УХЛ1. Относятся к горизонтальному поворотному типу крепления. Имеют фарфоровую или полимерную изоляцию. Количество заземлителей в представленном оборудовании – 1 или 2 (указано маркировкой Х2), расположенных в ведущей или же ведомой части колонки.

Могут выдерживать кратковременный ток 40, 50, 63 кА. Отдельные образцы разъединителей имеют повышенную стойкость к воздействию токов. Их рекомендуют устанавливать в нестабильных сетях, аварийных участках.

Изделия выполнены в соответствии  ГОСТ 15150 – 69 и относятся к первой категории размещения, а также климатической категории УХЛ.

Раздъединитель РГ, РГНП, РГП как аналог серии РДЗ

Раздъединитель РГ был выпущен как более качественная и защищенная замена оборудования  РДЗ, ранее широко применяемого в сетях различного назначения. К преимуществам разъединителей серии РГ, выгодно отличающим ее от аналогичных выпусков старшего поколения, относят следующие характеристики оборудования:

• Возможность использования в высокогорных районах благодаря более высокому классу изоляции;

• Устойчивость к гололеду до 20 мм (в то время, как предыдущая серия была устойчива к намерзаниям только до 10мм);

• Запас спец смазки в подшипниках, обеспечивающий бесперебойную работу прибора на протяжении всего срока эксплуатации без потребности в наполнении соединений новой жидкостью;

• Беспороговый переключатель уровня наклона поворотов изолятора;

• Замена гибких связей контактами скользящего типа, имеющими более совершенную систему функционирования, устойчивую к внешнему механическому воздействию и не требующую исполнения строгих предписаний в эксплуатации, что важно для отдаленных районов.

• Наличие цоколя увеличенной жесткости;

• Использование малых моментов рукояти привода, обеспечивающих мягкую стабильную работу прибора на протяжении всего срока эксплуатации;

• Наличие антикоррозийного покрытия разъединителей, обеспечивающего длительный срок эксплуатации оборудования в  неблагоприятных условиях.

Комплектация проборов соединительными элементами, позволяющими осуществлять сборку образца без сварки.

Упрощенная установка оборудования обеспечена наличием увеличенных узлов поставляемых в комплектах. Применение такого элемента уменьшает объем подготовительных работ и позволяет допустить к монтажу людей, впервые работающих с данным оборудованием.

Оборудование поставляется в комплекте с крепежными элементами, среди которых кронштейны, позволяющие монтировать разъединитель как непосредственно к опоре, так и к цоколю, в зависимости от ваших нужд.

Разъединители серии РГ, РГП, РГНП на напряжения 330 и 500 кВ и номинальный ток 2000 А, 3150

Устройства, представленные в данной категории, предусматривают различные варианты монтажа:

•    На бетонное основание посредством использования крепёжных шпилек;
•    На любые опорные конструкции;
•    В качестве замены для устаревших или пришедших в непригодность аппаратов аналогично с приборами серии РНДЗ.

Серия разъединителей РГ имеет следующие особенности конструкции:

1.    Обработка контактных систем сплавами из олова и серебра;
2.    Отказ от использования в конструкции пружин, а также принципа контактного нажатия во время работы прибора с момента установки;
3.    Главные ножи имеют конструкцию контакта «кулак-пальцы», благодаря которой сохраняют прочное соединение даже при серьезных механических нагрузках в ходе эксплуатации;
4.    Токоведущий контур имеет оловянное или серебряное покрытие контура.

Преимуществами, обеспечивающими беспроблемную эксплуатацию прибора, являются:

1.    Наличие фарфоровой крышки, обеспечивающей надежную защиту активно части от внешнего воздействия.
2.    Специальная защита контактов от обледенения при помощи специальных кожухов, позволяющая без проблем использовать данное оборудование в условиях гололеда;
3.    Экранная арматура, гарантирующая беспроблемную эксплуатацию прибора без дополнительной покраски или  покрытия его эмалью в ходе эксплуатации;
4.    Оборудование имеет механическую блокировку, срабатывающую в случае нарушений условий эксплуатации.

В настоящее время это наиболее совершенный вариант техники, используемой в условиях умеренного климата, в том числе, в районах с повышенной влажности и высокогорье. Разъединитель РГП прост в установке и эксплуатации, он позволяет клиентам надолго забыть о вопросах замены оборудования.
