Прокладка проводов и кабелей в лотках
Прокладка проводов и кабелей в лотках – это одни из наиболее часто используемых способов монтажа кабельных линий в различных производственных помещениях предприятий, а также в электроустановках, как открытого, так и закрытого типов.
Краткая характеристика способа прокладки кабелей в лотках
Кабельные лотки бывают различных типов и конструкции. Для внутренней прокладки кабельных линий используются металлические лотки, для наружной прокладки – преимущественно железобетонные лотки.
Основное преимущество данного способа прокладки кабеля заключается в простоте монтажа, что особенно актуально при необходимости прокладки большого количества кабельных линий. Кроме того, лотки обеспечивают надежную защиту кабельных линий от механических повреждений.

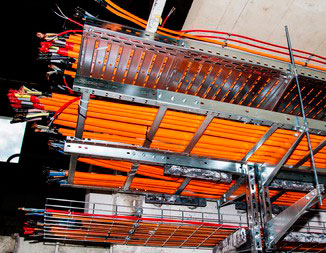

Прокладка проводов и кабелей в лотках
Также одним из преимуществ прокладки кабеля в лотках является удобство дальнейшего обслуживания проложенных кабельных линий. Поэтому в случае необходимости (например, при возникновении повреждения на линии) требуемая кабельная линия может быть без труда найдена и заменена (отремонтирована).
Металлические лотки могут быть лестничными, сетчатыми, коробчатыми, перфорированными и сплошными.
Основные требования при монтаже кабельных лотков
Первое, что следует учитывать при разметке кабельной трассы, монтируемой в лотках – это высота ее прокладки. Как правило, металлические кабельные лотки монтируются на высоте не менее двух метров от пола. Если идет речь о монтаже кабельных лотков в помещении электроустановок, которые обслуживают исключительно специально обученный персонал, то в данном случае расстояние от лотков до пола не нормируется.
Монтаж лотков может производиться непосредственно над полом, на стене, на различных строительных конструкциях, элементах оборудования с использованием специальной арматуры и других вспомогательных элементов.
При монтаже лотков вблизи высоковольтного оборудования, следует выдерживать допустимое расстояние до открытых токоведущих частей данного оборудования, которые находятся под напряжением или на которые напряжение может быть подано в процессе эксплуатации оборудования.
Соединение лотков между собой осуществляется исключительно при помощи болтовых соединений – это необходимо для обеспечения надежного электрического контакта всех элементов между собой. В том случае, если соединение лотков между собой осуществляется другим способом, то для обеспечения надежного электрического контакта, лотки дополнительно соединяются между собой перемычками. Далее, после выполнения монтажа трассы, кабельные лотки заземляются. То есть наличие контакта между отдельными элементами лотков служит для обеспечения защитного заземления кабельной трассы по всей ее длине.
Технология монтажа кабельных линий в лотках
Когда трасса из кабельных лотков монтирована, выполняются работы по укладке кабелей. Кабели в лотках могут быть уложены несколькими способами: рядами, пучками, слоями, а также комбинированным способом.
В одном пучке можно связывать не более двенадцати кабельных линий. Кабели в пучках по всей длине фиксируются бандажами, которые накладываются через каждые 4-5 метров при горизонтальной прокладке и метра при прокладке кабеля по вертикальным кабельным трассам.
Для обеспечения оптимального охлаждения кабельных линий в лотках не рекомендуется выдерживать расстояние между кабелями (пучками кабелей).
При укладке отдельных кабелей в один ряд данное расстояние составляет 5 мм, для пучков расстояние увеличивается до 20 мм. При укладке кабелей (пучков) слоями промежутки между ними не соблюдают. В таком случае рекомендуется не заполнять кабельный лоток полностью.
Лестничные и проволочные лотки
Если нет необходимости обеспечения защиты кабельных линий от внешних воздействий, то можно выбрать лотки сетчатого типа. Данные лотки обеспечивают достаточное охлаждение всех кабельных линий, поэтому кабельные линии могут быть проложены без выдержки промежутков между кабелями (пучками).
Кабеля оконцовывают и маркируют с обеих сторон. После окончания монтажа кабелей в лотках производится их подключение к элементам оборудования. Кабельные линии могут быть введены в эксплуатацию только после проверки правильности их подключения к оборудованию, а также проверки целостности всех жил каждого из кабелей.
