Ошиновка предполагается  для выполнения многопролетных сборных шин и внутриячейковых связей ОРУ электрических станций и подстанций.
В РФ в открытых распределительных устройствах (ОРУ) напряжением 110 кВ и выше наряду с гибкой ошиновкой в последнее время все чаще применяются конструкции с шинпми жесткими.
Снижение затрат на строительство ОРУ  позволяют комплекты из жесткой ошинковки высокой заводской готовности: металлоемкость примерно на 10-15%, затраты железобетона на 10-20%, площади сооружений - на 10-20%, объем строительно-монтажных работ и трудозатрат на 25% в зависимости от схем электрических соединений ОРУ и условий работы в районах строительства.

 Конструкция

Ошиновка изготовлена  из шин трубчатых . Любая отдельная фаза ОРУ и внутриячейковых связей является  шинной конструкцией выполненной из ряда однопролетных шин. Шины в сборе закрепленны концами на опорных изоляторах, а внутриячейковые связи — на контактных выводах высоковольтной аппаратуры электрических станций и подстанций (разъединители, выключатели, трансформаторы и т.п.).
В конструктиве ошиновки предусмотрено устройство для эффективного гашения вибрации, которые могут возникнуть при воздействии ветровых нагрузок.
Для изоляции применяются изоляторы из фарфора или полимера. Крепеж сборных шин к изоляторам происходит с  помощью шинодержателей, а внутриячейковых связей к разъединителям, выключателям, трансформаторам и т.п.
С помощью токовых компенсаторов происходит электрическое соединение соседних между собой пролетов каждой из фаз шин
На месте монтажа предусматривается прикрепление гибких спусков-ответвлений к сборным шинам с помощью опрессовки с использованием зажимов.
Ошинковка закрыта торцевыми заглушками с двух сторон с торцов.

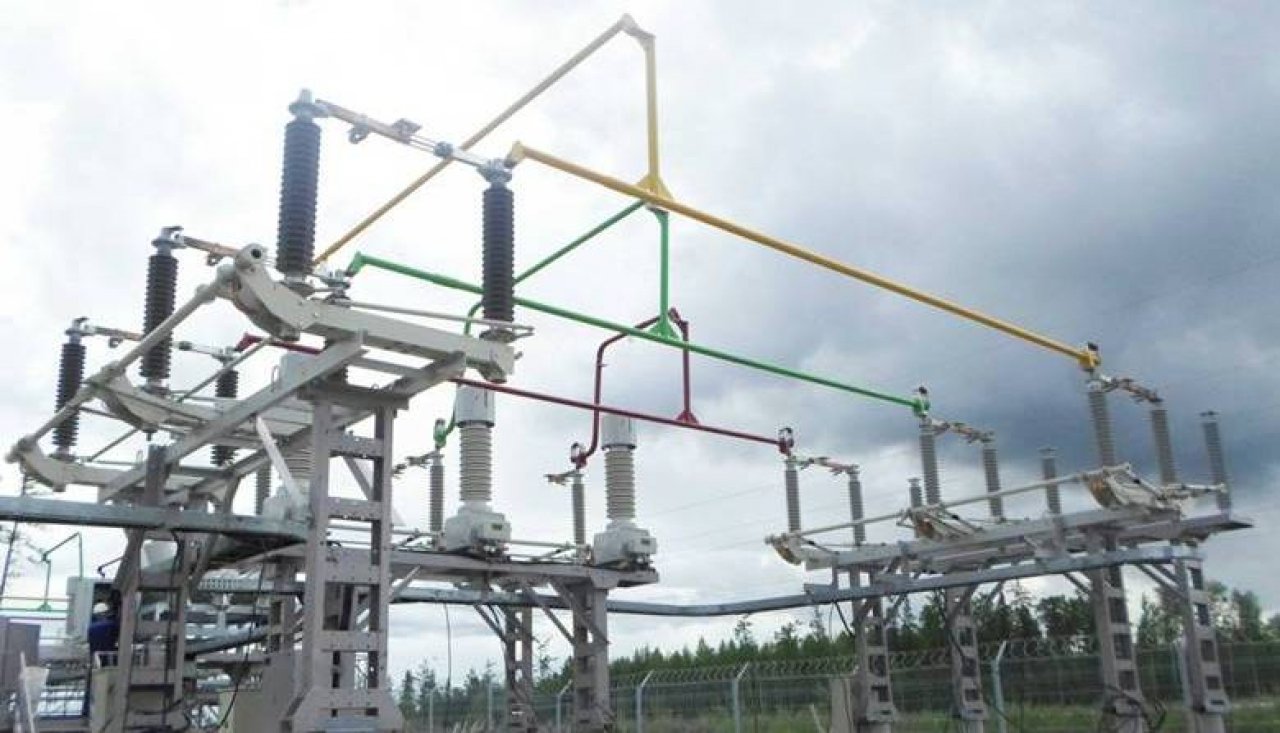

Каждая фаза ошинковки имеет свою цветовую метку:
-фаза  А - желтая;
-фаза В – зеленая;
-фаза С – красная;
