Полиэтиленовая изоляция

Полиэтилен — основной, наиболее распространенный материал из большой группы органических полимерных материалов — полиолефинов. Полиэтилен получают тремя способами: при высоком давле­нии (1000—2 000 ат • и температуре 150—200° С) в присутствии кис­лорода в качестве катализатора; при среднем давлении (30—60 ат и температуре 130—270° С) в присутствии окиси молибдена или оки­си хрома, нанесенных на окись алюминия; при низком давлении (3—4 ат и температуре 70° С) в присутствии триэтилалюминия и четыреххлористого титана.

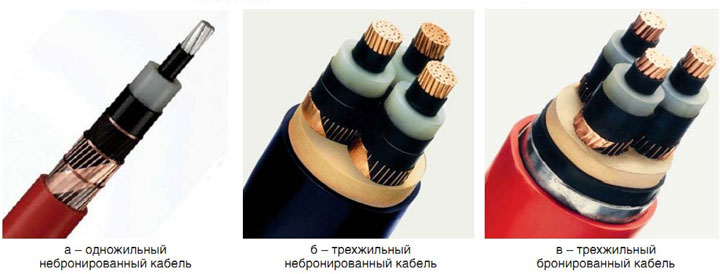

Для изоляции и оболочек кабелей и проводов применяется ком­позиция полиэтилена, выпускаемая по ГОСТ 16336–70. Эти компози­ции могут быть выполнены на базе полиэтилена низкой плотности, получаемого полимеризацией этилена при высоком давлении в труб­чатых реакторах и в реакторах с перемешивающим устройством с применением инициаторов радикального типа, и полиэтилена вы­сокой плотности, получаемого при низком давлении с применением комплексных металлоорганических катализаторов. Композиция по­лиэтилена выпускается со стабилизаторами и другими добавками. На основе базовых марок высшего и первого сорта полиэтилена низкой плотности 10203–003, 10702–020, 15303–003 и 17802–015 и рецептур до­бавок 01, 02, 04, 05, 09 и 10 выпускаются композиции полиэтилена для кабельной промышленности. Композиции полиэтилена высокой плотности выпускаются на основе базовых марок полиэтилена 20406–007 и 20606–012 и рецептур добавок 07—12, 19 и 21.

Обозначение базовых марок полиэтилена состоит из наименова­ния материала — полиэтилен и двух численных значений (через ти­ре). Первая цифра первого численного значения (1) указывает, что полиэтилен получен в процессе полимеризации этилена в трубчатых реакторах или в реакторах с перемешивающим устройством с при­менением инициаторов радикального типа при высоком давлении; первая цифра (2) первого численного значения указывает, что по­лиэтилен получен в процессе полимеризации этилена в присутствии комплексных металлоорганических катализаторов при низком дав­лении. Вторая и третья цифры первого числового значения обозна­чают порядковый номер базовой марки полиэтилена. Четвертая циф­ра первого численного значения указывает степень гомогенизации полиэтилена (цифра 0 указывает, что полиэтилен усреднен холодным смещением). Пятая цифра первого числового значения условно определяет группу плотности полиэтилена: цифра 2 соответствует плотности полиэтилена 0,910—0,919 г/см3; цифра 3 — 0,920 — 0,929 г/см'6 и цифра 6 — 0,950—0,959 г/см3. Второе цифровое значе­ние базовой марки полиэтилена, написанное через тире, указывает десятикратное значение показателя текучести расплава полиэтилена: 003 соответствует показателю 0,3 г/10 мин, 020 — показателю 20 г/10 мин и т. д.

Условное обозначение базовой марки полиэтилена: полиэтилен 10203–003, сорт 1-й, ГОСТ 16336–70 (полиэтилен низкой плотности, полученный в реакторах с перемешивающим устройством, порядко­вый номер марки —02, усредненный холодным смешением, плотностью 0,920—0,929 г/см3 и со средним показателем текучести рас­плава 0,3 г/10 мин).

Обозначение композиции полиэтилена состоит из наименования.материала полиэтилен, трех первых цифр обозначении базовой марки полиэтилена, номера рецептуры добавок, написанного через тире, и буквы К, обозначающей применение композиции полиэтилена в ка­бельной промышленности. После обозначения марки композиции по­лиэтилена указывается сорт. Пример условного обозначения компо­зиции полиэтилена низкой плотности базовой марки 10203–003 с до­бавками в соответствии с рецептурой 05: полиэтилен 102-05 К, сорт 1-й, ГОСТ 16336–70.
