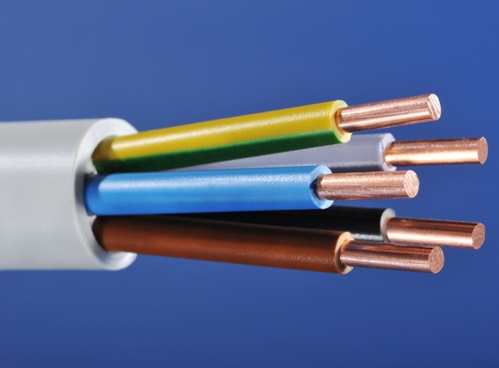

Одна из характеристик выпускаемой кабельно-проводниковой продукции – сечение токопроводящих жил. Данный параметр учитывается при проектировании различных электропроводок во всех сферах деятельности человека. В данной статье рассмотрим стандартные сечения проводов, а также приведем примеры, где используются различные сечения.
Стандартный ряд сечений жил проводов и кабелей: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Данный диапазон актуален как для медных, так и для алюминиевых жил, за исключением минимального сечения – для алюминиевого кабеля минимальное сечение 2,5 кв. мм. Алюминиевый провод более низкого сечения не выпускается из-за его низкой прочности – алюминий легко ломается и «плывет» в месте контактного соединения.
Домашняя электропроводка
Для проводок осветительных приборов в быту используется медный провод сечением 1-1,5 кв. мм или алюминиевый провод сечением 2,5 кв. мм, так как это минимальное сечение алюминия.
Для питания отдельных розеток используют медный или алюминиевый провод сечением 2,5кв. мм.
Кабель сечения 4-10 кв. мм в быту используется для питания мощных бытовых электроприборов, для которых требуется отдельная линия с большой нагрузочной способностью и для питания распределительных коробок, от которых питается несколько розеток в той или иной комнате.
Кабель большого сечения в быту может использоваться только для ввода электричества к домашнему распределительному щитку.
Провода сечением 0,5-2,5 кв. мм используются в качестве шнуров питания большинства домашних электроприборов.
Промышленные предприятия, предприятия энергетики
Провода небольших сечений 1-6 кв. мм используются для подключения цепей вторичной коммутации различных устройств защиты, автоматики и управления различным оборудованием на промышленных предприятиях, электростанциях, распределительных подстанциях.
Для управления мощным оборудованием, высоковольтными выключателями используется кабель большого сечения, вплоть до 120 кв. мм, который питает мощные соленоиды управления.
В силовых цепях класса напряжения до 1000 В, питающих различное оборудование, используется кабель сечением от 2,5 до 50 кв. мм. Кабель большего сечения используется в качестве вводного кабеля от трансформаторов до распределительных устройств или распределительных щитов различного назначения.
В высоковольтных сетях 6-750 кВ используется кабель, ошиновка, сборные шины сечением от 35 кв. мм до 1600 кв. мм.
