Пункты разъединительные ПР-10/200 УХЛ1 и ПР-10/400 УХЛ1

6 декабря 2020

Назначение

Пункты разъединительные ПР -10/200УXЛ1 и ПР - 10/400УХЛ1 (далее ПР) предназначены для применения в распределительных электрических сетях напряжением 10 кВ для присоединения трансформаторных подстанций на напряжение 10/0,4 кВ к высоковольтной линии, а также для секционирования магистрали и ответвления высоковольтной линии.

Конструкция

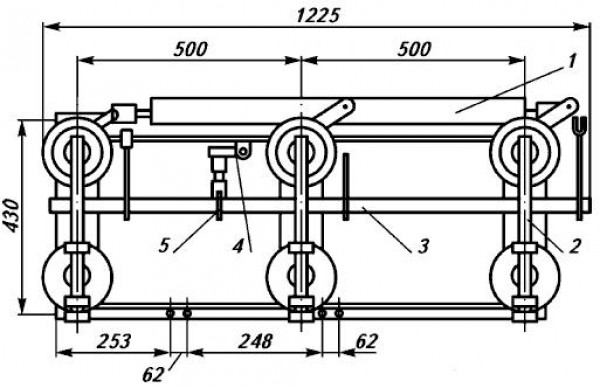

Пункт разъединительный состоит из трехполюсного разъединителя 1 типа РЛНД, привода 2 к разъединителю ПРИЗ, монтируемых на железобетонной стойке 24 типа СВ-105, СВ-105-3,5 или аналогичной, концевой или анкерной опоре.
Разъединитель и привод крепятся на кронштейнах 3,4, которые при помощи хомутов 6,7 устанавливаются на стойке. На кронштейне разъединителя установлены опорные изоляторы 10.
На верхних фланцах имеются зажимы для крепления проводов ВЛ-10 кВ.
Кронштейн 5 для штыревых изоляторов под спуск от высоковольтной линии крепится к стойке при помощи хомута.

Зажимы заземляющие 23 выполнены в виде стального стержня диаметром 8 мм, на одном конце которого имеется пластина с болтом заземления, а на другом конце установлен заземляющий зажим для подсоединения к заземляющему проводнику стойки.
Монтаж разъединительного пункта производятся без сварочных работ.

Условия эксплуатации

1.Климатическое исполнение и категория размещения по ГОСТ 15150-69УХЛ
2.Тип атмосферы по ГОСТ 151501
3.Высота установки над уровнем моря, не более, м 1000
4.Температура окружающего воздуха от минус 60° до плюс 40°С.
5.Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда при корке льда до 200 мм.
