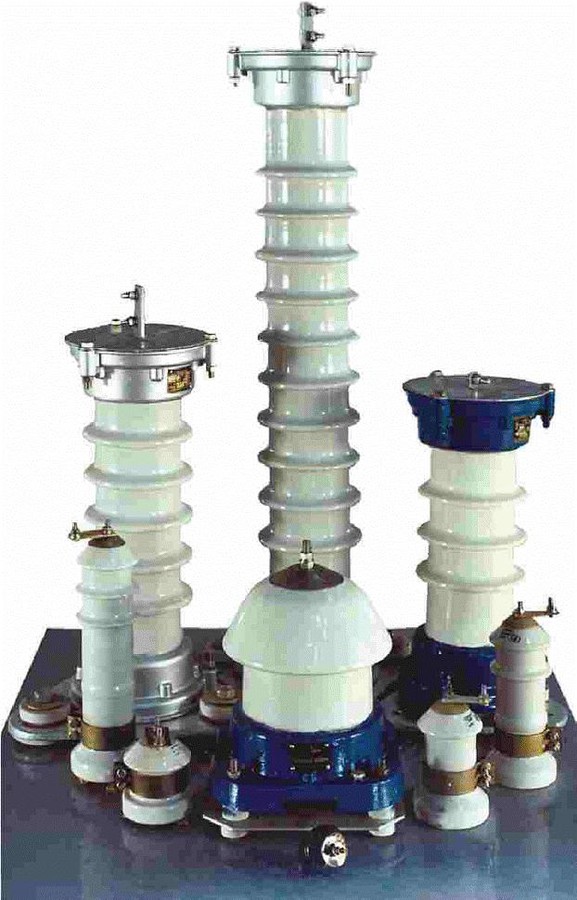

Вентильные разрядники

26 ноября 2020

Вентильные разрядники серии РВН на напряжение 0,5 и 1 кВ

Серия РВН вентильных разрядников применима в сетях частотой 50-60Гц для защиты изоляции электрооборудования от перенапряжения. Подходят для всех сетей, независимо от системы заземления нейтрали.

При выборе оборудования данного класса стоит учитывать следующие соответствия:

Образцы РВН-0,5МНУ1, РВН-0,5МНТ1 и РВНО-0,5МНУ1 отвечают ТУ16-91 ИВЕЖ. 674321.025 ТУ, а модели РВН-1У1 и РВН-1Т1 – ТУ16-92 ИВЕЖ. 674321.011 ТУ. Соответственно.

Подбор оборудования осуществляется в зависимости от климатических условий его эксплуатации. В серии выпускается два типа механизмов:

•    Для тропического климата (маркировка Т1) – температурные диапазоны работы -10… +50, уровень влажности 100% при отметке +35 градусов;
•    Для умеренного климата  (маркировка У1) – температурные диапазоны работы -40… +45, уровень влажности до 100% при показателе +25.

Устройство имеет следующие конструкционные особенности:

  • Конструкция разрядника на 0,5 кВ состоит из рабочего варистора нелинейного типа, а также искрового промежутка, упакованных в герметичную пластиковую коробку.
  • Устройство, рассчитанное на напряжение 1 кВ, имеет герметично закрытую фарфоровую крышку;
  • Искровой промежуток конструкции состоит из двух фасонных латунных электродов, разделенных прокладкой.
  • Варистор для вентильных разрядников данного типа производят на основе окиси цинка, устройство имеет нелинейную вольт-амперную характеристику;

Ссылка на полное описание: http://www.kabelivsem.ru/cat.php?lang=ru&id=705
