Соединительные муфты для силовых кабелей
Конструктивной особенностью любой силовой кабельной линии в электрических сетях является необходимость выполнения их в едином герметичном корпусе, защищенном от вредного воздействия окружающий кабель среды. Оболочка зарытого в траншею кабеля постоянно подвергается влиянию грунтовых вод, растворенных почвенных кислот и механическим нагрузкам.
Протяженность кабельных линий может достигать нескольких десятков километров, а производители вынуждены их выпускать строго дозированной строительной длиной, которая ограничена габаритами кабельного катка и возможностями его перевозки транспортными средствами.
Поэтому при монтаже подобных линий электропередач возникает необходимость качественного соединения строительных отрезков кабелей в одну линию и подключение их к вводным устройствам электрооборудования.
Для этого используют муфты, которые называют:
1. соединительными для подключения отрезков кабеля между собой;
2. концевыми, осуществляющими коммутацию оконечных участков кабельной линии к распределительным шинам щитовых вводов электроустановки.
При этом первые конструкции полностью располагаются в траншее и засыпаны грунтом, а вторые — защищены металлическим корпусом щита, закрытого на замок, от проникновения посторонних лиц.
Технические требования к муфтам

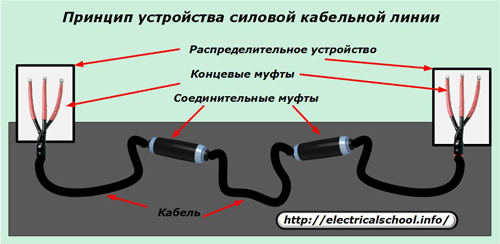

Если посмотреть на вышеприведенную картинку, то наглядно видно, что все муфты последовательно соединяют отдельные части кабельной линии. Это налагает на них необходимость передавать электроэнергию, как и кабель, с минимальными потерями напряжения и сохранением всех ее электрических характеристик.
При этом площадь, создаваемой контактной поверхностью жил с гильзой муфты, должна соответствовать их габаритам или даже незначительно превышать их, а обжимное усилие — не только обеспечивать механическую прочность, но и качественное протекание электрического тока с минимально возможным переходным сопротивлением.
Поэтому жилы всех силовых кабелей крепятся:
- наконечниками, которые зажимаются болтами;
- гильзами с болтовым креплением или обжимом.
Слой изоляции муфты, как и самого кабеля, должен:
- выдерживать междуфазное напряжение электроустановки;
- исключить пробой на корпус;
- десятилетиями противостоять агрессивному воздействию почвы.
Классификация соединительных муфт
На выбор конструкции муфты влияют такие характеристики кабеля, как:
- величина напряжения;
- количество жил;
- поперечное сечение и материал проводов;
- тип междуфазной изоляции;
- способы защиты от внешних механических и химических воздействий.
Для выполнения этих условий применительно к конкретным кабелям создаются муфты.
По значению рабочего напряжения муфты изготавливают для использования в:
- высоковольтных кабельных линиях;
- электроустановках до 1000 вольт.
Количество жил, соединяемых муфтами, как правило, может ограничиваться тремя или четырьмя. Но, в отдельных случаях, встречаются кабели с другим числом жил.
Чтобы установить муфту на кабель необходимо правильно разделать концы, аккуратно снять слои изоляции и последовательно подготовить каждую поверхность для монтажа в муфту, как показано на картинке ниже.
